74VAC Permalloy Core 55mm การวัดแกนหม้อแปลงเหล็กซิลิคอน

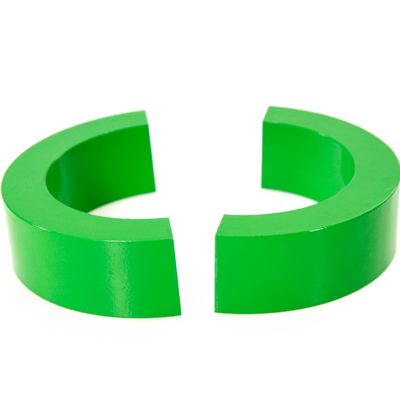

แกน Permalloy การซึมผ่านสูงสำหรับหม้อแปลงกระแส

Permalloy หมายถึงโลหะผสมเหล็ก-นิกเกิลที่มีปริมาณนิกเกิลที่หลากหลาย ตั้งแต่ 35% ถึง 90%คุณลักษณะที่ใหญ่ที่สุดของ Permalloy คือการซึมผ่านของแม่เหล็กสูงในสนามแม่เหล็กที่อ่อนแอความเข้มของการเหนี่ยวนำแม่เหล็กอิ่มตัวโดยทั่วไปอยู่ระหว่าง 0.6-1.0TPermalloy ที่ง่ายที่สุดคือโลหะผสมที่ประกอบด้วยสององค์ประกอบ: เหล็กและนิกเกิลผ่านการรีดและการอบชุบด้วยความร้อนอย่างเหมาะสม พวกมันสามารถซึมผ่านของแม่เหล็กได้สูงในเวลาเดียวกัน พวกเขาสามารถจับคู่เนื้อหาของเหล็กและนิกเกิลได้อย่างสมเหตุสมผลเพื่อให้ได้รับการเหนี่ยวนำแม่เหล็กที่มีความอิ่มตัวค่อนข้างสูงอย่างไรก็ตาม เปอร์มัลลอยนี้มีความต้านทานต่ำและมีคุณสมบัติเชิงกลต่ำ ดังนั้นจึงมีการใช้งานจริงไม่มากนักปัจจุบัน Permalloy ที่ใช้กันอย่างแพร่หลายคือการเพิ่มองค์ประกอบอื่น ๆ บนพื้นฐานของเหล็กและนิกเกิลเช่นโมลิบดีนัมทองแดงเป็นต้นจุดประสงค์ของการเพิ่มองค์ประกอบเหล่านี้คือเพื่อเพิ่มความต้านทานของวัสดุ เพื่อลดการสูญเสียกระแสวนหลังจากทำแกนในขณะเดียวกัน การเพิ่มองค์ประกอบยังช่วยเพิ่มความแข็งของวัสดุได้ ซึ่งเป็นประโยชน์อย่างยิ่งต่อการใช้งานที่มีการสึกหรอ เช่น หัวแม่เหล็กกระบวนการผลิตของเพอร์มัลลอยนั้นซับซ้อนกว่าตัวอย่างเช่น กระบวนการรีดแผ่น อุณหภูมิการหลอม เวลา ความเร็วในการทำความเย็นหลังจากการหลอม ฯลฯ ล้วนมีอิทธิพลอย่างมากต่อคุณสมบัติทางแม่เหล็กขั้นสุดท้ายของวัสดุ แกน permalloy สามารถปรับแต่งตามขนาดและข้อกำหนดด้านประสิทธิภาพของผู้ใช้ได้ งานฝีมือต่างๆ เช่น การขด การเคลือบ การตอกหมุด การยึดตัวเอง และการขึ้นรูปแบบยางแกนเหล็กชนิดนี้มีสมรรถนะทางแม่เหล็กที่ดีเยี่ยมในการซึมผ่านเริ่มต้นที่สูงมากและการซึมผ่านสูง การบีบบังคับที่ต่ำเป็นพิเศษ และการเหนี่ยวนำแม่เหล็กที่มีความอิ่มตัวต่ำ

แอปพลิเคชัน:

ส่วนใหญ่จะใช้ในหม้อแปลงไฟฟ้าขนาดเล็ก, หม้อแปลงพัลส์, รีเลย์, หม้อแปลง, เครื่องขยายสัญญาณแม่เหล็ก, คลัตช์แม่เหล็กไฟฟ้า, แกนเครื่องปฏิกรณ์และการป้องกันแม่เหล็กซึ่งทำงานในสนามแม่เหล็กหรือสนามแม่เหล็กที่อ่อนแอ

3.คุณสมบัติ
1). การบีบบังคับต่ำและการสูญเสียฮิสเทรีซิสแม่เหล็ก
2).ความต้านทานสูงและloweddy-currentloss;
3) การซึมผ่านของแม่เหล็กเริ่มต้นสูงและการซึมผ่านของแม่เหล็กสูงสุด
4).ความหนาแน่นฟลักซ์แม่เหล็กอิ่มตัวสูง;

พารามิเตอร์

พารามิเตอร์:
