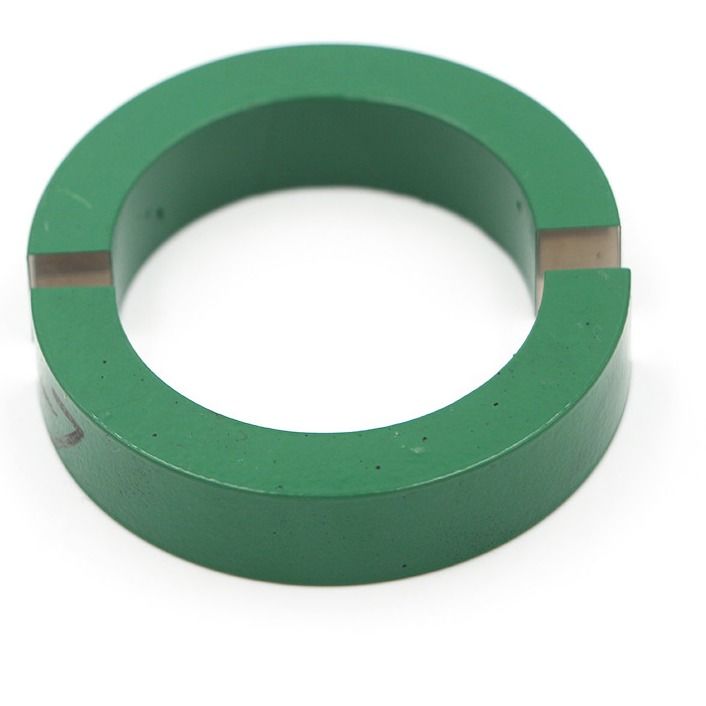

หม้อแปลงไฟฟ้าแกนเหล็กอ่อนขนาด 13mW Permalloy Toroidal UL

Permalloy Core Iron-Nickel Alloy สำหรับหม้อแปลงกระแสไฟ


โดยพื้นฐานแล้ว Permalloy เป็นโลหะผสมของเหล็ก-นิกเกิล (FeNi) ที่มีการบีบบังคับต่ำมาก ในขณะที่ความหนาแน่นของสนามแม่เหล็กของความอิ่มตัว Bs การซึมผ่าน และอุณหภูมิ Curie นั้นสูง ใกล้เคียงกับเหล็กบริสุทธิ์เพอร์มัลลอยหลายองค์ประกอบ การซึมผ่านสัมพัทธ์เริ่มต้นสามารถเข้าถึง 30,000 ถึง 80,000 แต่ความต้านทานต่ำ ประมาณ 10-7Ω-m มันสามารถแปรรูปเป็นชิ้นบางมาก ดังนั้นจึงสามารถใช้ได้ถึง (20-30) kHz ความถี่ในการทำงานแผ่นบาง Permalloy ที่มีความหนา 0.02 มม. มักใช้ในงานวิศวกรรมภายในประเทศ และยังมีแถบบางหนา 0.005 มม.อย่างไรก็ตาม เนื่องจากฉนวนของพื้นผิวของแถบบาง ๆ ในระหว่างกระบวนการไขลานของแกนแม่เหล็ก ปัจจัยการเติมจึงลดลงอย่างมาก ดังนั้นจึงไม่ค่อยได้ใช้ในงานวิศวกรรมเมื่อความถี่ในการใช้งานเกิน 30kHz เนื่องจากความต้านทานต่ำของเพอร์มัลลอย การสูญเสียจะเพิ่มขึ้นอย่างมาก

พารามิเตอร์

พารามิเตอร์:
