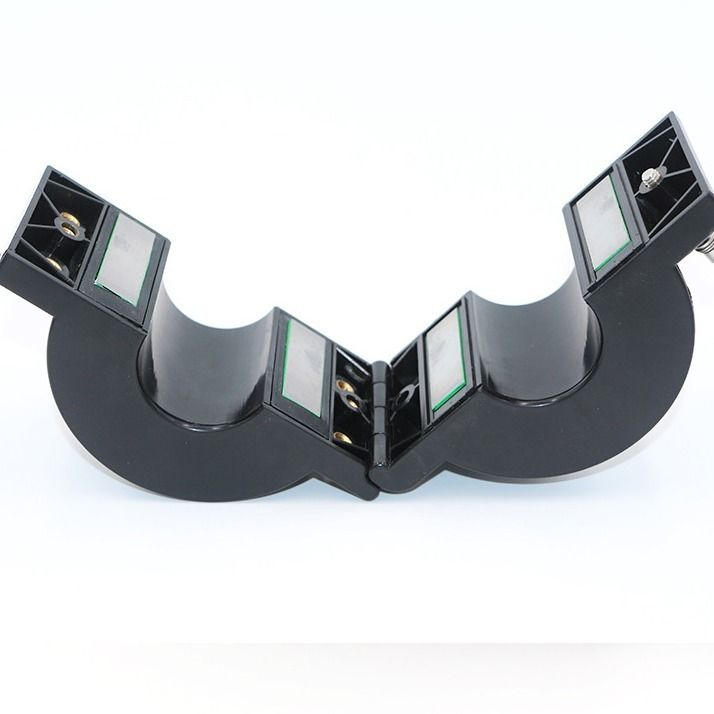

1A หม้อแปลงไฟฟ้ากระแสสลับ Permalloy Ct Single Layer Winding

CT Power Supply หม้อแปลงกระแสสำหรับระบบไฟฟ้า กำลังไฟฟ้าแรงสูง

1. หลักการของแหล่งจ่ายไฟ CT

แหล่งจ่ายไฟ CT นั่นคือใช้ CT ที่ติดตั้งบนสายไฟเป็นอุปกรณ์รับพลังงานแหล่งจ่ายไฟแบ่งออกเป็นสองส่วน ส่วนหนึ่งคือ CT ที่ใช้เพื่อรับไฟฟ้า และอีกส่วนหนึ่งคือการแปลงพลังงานไฟฟ้าที่ได้รับจาก CT ให้เป็นแรงดัน DC ที่ต้องการและโมดูลแหล่งจ่ายไฟปัจจุบัน

ช่วงสมัคร:

1. ใช้เป็นหลักในการส่งสายเคเบิลแรงดันสูงซึ่งไม่สามารถรับไฟ AC แรงดันต่ำและไฟ DC ได้ไซต์งาน
2. สายไฟฟ้าแรงสูงต้องมีสภาพแวดล้อมที่ให้พลังงาน CT
3. สายไฟเหนือศีรษะ สายเคเบิลสาขาใต้ดิน กล่องสาขา ฯลฯ ทั้งหมดเหมาะสำหรับการดึงพลังงาน CT (สายเคเบิลสามแกนไม่สามารถดึงพลังงานได้)
4. การสกัดพลังงานของอุปกรณ์แยกพลังงาน CT ขึ้นอยู่กับกระแสหลักของสายเคเบิลไฟฟ้าแรงสูงหากอุปกรณ์สกัดพลังงานสามารถตอบสนองอุปกรณ์โหลดได้ สามารถปรับแต่งอุปกรณ์สกัดพลังงานหรือ CT หลายชุดพร้อมกันเพื่อเพิ่มความสามารถในการสกัดพลังงานได้
5. สายไฟฟ้าแรงสูงและไฟฟ้าขัดข้องหรือกระแสไฟขาดอย่างร้ายแรงทำให้อุปกรณ์โหลดส่วนหลังไม่สามารถทำงานได้ตามปกติอุปกรณ์รับพลังงาน CT จะปลุกซูเปอร์คาปาซิเตอร์และสวิตช์ทันที และซูเปอร์คาปาซิเตอร์จะยังคงจ่ายพลังงานให้กับอุปกรณ์ที่โหลดเพื่อให้แน่ใจว่าไฟถูกตัดและกระแสไฟไม่เพียงพอสามารถทำงานต่อไปได้ตามสถานการณ์
6. พารามิเตอร์ประสิทธิภาพเฉพาะของอุปกรณ์ถอดสายไฟ CT จำเป็นต้องปรับแต่งตามสถานการณ์จริงของโครงการ

อุปกรณ์รับพลังงานเป็นแหล่งพลังงานชนิดหนึ่งที่ได้รับพลังงานไฟฟ้าผ่านหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า CT
อุปกรณ์ประกอบด้วยสองส่วน: หม้อแปลงกระแส (CT) และโมดูลแปลงกำลัง

แหล่งจ่ายไฟเหนี่ยวนำกระแสไฟที่มีความเสถียรสูงพร้อมการจัดการการชาร์จและการคายประจุแบตเตอรี่ชุดอุปกรณ์จ่ายไฟแบบเหนี่ยวนำปัจจุบันนี้ใช้เทคโนโลยีทะเลสาบที่มีศักยภาพและเทคโนโลยีการแปลง DC/DC แยกความถี่สูง เสริมด้วยการตรวจสอบสถานะของแหล่งจ่ายไฟและการจัดการการชาร์จและการคายประจุแบตเตอรี่ และสนับสนุนการเหนี่ยวนำร่วมกันของพลังงานพิเศษ ด้วยขนาดที่เล็กและประสิทธิภาพการแปลงพลังงานสูง เป็นไปตามข้อกำหนดของการจ่ายไฟที่ปลอดภัยในสภาวะที่ไม่เอื้ออำนวย เช่น กระแสไฟกระทบขนาดใหญ่และการกระโดดของโหลดในโครงข่ายไฟฟ้า

ลักษณะเฉพาะ:

1. เลือกแหล่งจ่ายไฟเหนี่ยวนำและส่วนประกอบการจัดเก็บพลังงานอย่างเหมาะสมตามมูลค่าการทำงานทั่วไปของกระแสลวด เส้นโค้งกำลัง และพลังงานไฟฟ้า

2. เนื่องจากวงจรแม่เหล็ก จะมีเสียงติ๊กเล็กน้อยเมื่อหม้อแปลงพลังงานทำงาน ซึ่งเป็นปรากฏการณ์ปกติ

3. หลักการของโมดูลแหล่งจ่ายไฟเหนี่ยวนำแตกต่างอย่างสิ้นเชิงจากแหล่งจ่ายไฟทั่วไป และต้องไม่เชื่อมต่อกับอินเทอร์เฟซด้านพลังงานอื่นๆ

พารามิเตอร์:

ไดอะแกรม
