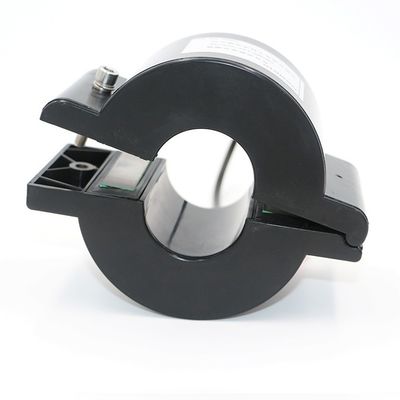

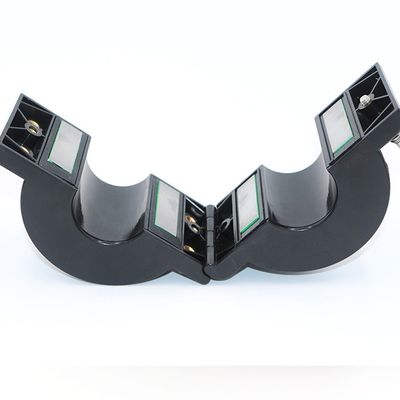

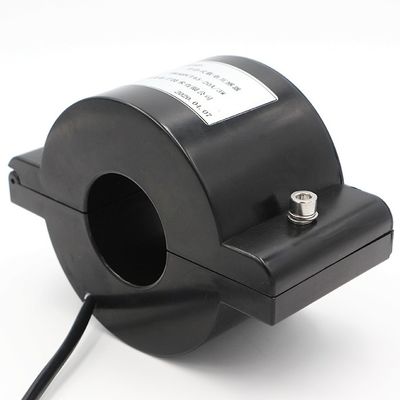

หม้อแปลงไฟฟ้ากระแสสลับ CT เดี่ยว แรงดันต่ำ สูง 3.5W Min

CT Series Power Transmission Line อุปกรณ์จัดหาพลังงาน

1. หลักการของแหล่งจ่ายไฟ CT

แหล่งจ่ายไฟ CT นั่นคือใช้ CT ที่ติดตั้งบนสายไฟเป็นอุปกรณ์รับพลังงานแหล่งจ่ายไฟแบ่งออกเป็นสองส่วน ส่วนหนึ่งคือ CT ที่ใช้เพื่อรับไฟฟ้า และอีกส่วนหนึ่งคือการแปลงพลังงานไฟฟ้าที่ได้รับจาก CT ให้เป็นแรงดัน DC ที่ต้องการและโมดูลแหล่งจ่ายไฟปัจจุบัน

ช่วงสมัคร:

แหล่งจ่ายไฟ CT ส่วนใหญ่จะใช้กับสายไฟ ซึ่งสามารถแก้ปัญหาที่อุปกรณ์ไม่สามารถรับแหล่งจ่ายไฟอื่นได้

3. คุณสมบัติทางเทคนิค

1) เนื่องจาก CT ถูกติดตั้งบนสายไฟ ฉนวนจึงค่อนข้างสูง

2) การติดตั้งไฟ CT สะดวกกว่าและราคาต่ำ

3) เหมาะสำหรับแหล่งจ่ายไฟของอุปกรณ์ที่ใช้พลังงานต่ำ

ขอบเขตการใช้งานของอุปกรณ์รับส่งพลังงานของสายส่งไฟฟ้าซีรีย์ ct ประกอบด้วย: อุปกรณ์ไฟฟ้าที่ติดตั้งที่ด้านไฟฟ้าแรงสูงของสายส่งไฟฟ้าแรงสูง: อุณหภูมิลวด, การสั่นสะเทือนของลม, การควบแน่น, การสั่นของพิทช์ทุติยภูมิ, ความตึง และอุปกรณ์ตรวจสอบน้ำแข็งบนที่สูง - สายส่งไฟฟ้าเหนือศีรษะอุปกรณ์ไฟฟ้าที่หาพลังงานได้ยากใกล้กับสายส่งไฟฟ้าแรงสูง: อุปกรณ์ตรวจสอบต่างๆ บนสายไฟใต้ดิน อุปกรณ์ตรวจสอบในตู้เครือข่ายแบบวงแหวน ฯลฯ ลักษณะการทำงาน: การสกัดพลังงานอุปนัย ประสิทธิภาพสูงและเชื่อถือได้ เปิดโล่งโดยไม่ต้องบำรุงรักษา ประเภทหม้อแปลงเก็บพลังงาน ติดตั้งง่าย เดินสายง่าย โมดูลรับพลังงานใช้แพ็คเกจป้องกันโลหะ กันอากาศได้ดี ปรับให้เข้ากับสภาพแวดล้อมที่รุนแรง การทำงานที่มั่นคง และสามารถทำงานได้ภายใต้เงื่อนไขของการเปลี่ยนแปลงกระแสของสาย เอาต์พุตที่เสถียรใช้สวิตช์ชนิดควบคุม การออกแบบมาตรฐานแรงดันไฟฟ้า แรงดันไฟขาออกมีเสถียรภาพ ระลอกคลื่นมีขนาดเล็ก กำลังขับสูงสุดสามารถเข้าถึงได้มากกว่า 150W สามารถทำงานได้อย่างต่อเนื่องที่กระแสไฟ 3000A และสามารถติดตั้งบนสายส่งของระดับแรงดันไฟฟ้าใดก็ได้ตั้งแต่ 6kV ถึง 500kV .

ลักษณะเฉพาะ:

1. เลือกแหล่งจ่ายไฟเหนี่ยวนำและส่วนประกอบการจัดเก็บพลังงานอย่างเหมาะสมตามมูลค่าการทำงานทั่วไปของกระแสลวด เส้นโค้งกำลัง และพลังงานไฟฟ้า

2. เนื่องจากวงจรแม่เหล็ก จะมีเสียงติ๊กเล็กน้อยเมื่อหม้อแปลงพลังงานทำงาน ซึ่งเป็นปรากฏการณ์ปกติ

3. หลักการของโมดูลแหล่งจ่ายไฟเหนี่ยวนำแตกต่างอย่างสิ้นเชิงจากแหล่งจ่ายไฟทั่วไป และต้องไม่เชื่อมต่อกับอินเทอร์เฟซด้านพลังงานอื่นๆ

พารามิเตอร์:

ไดอะแกรม
