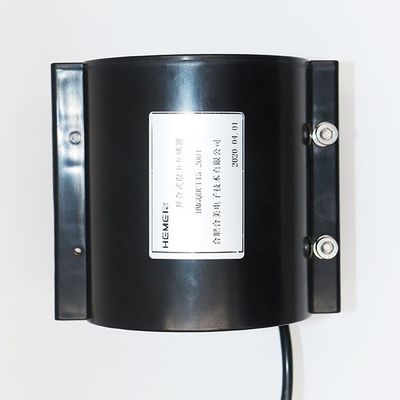

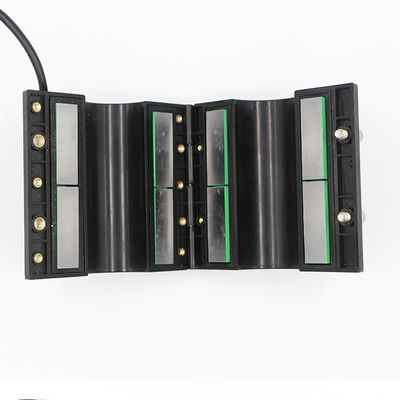

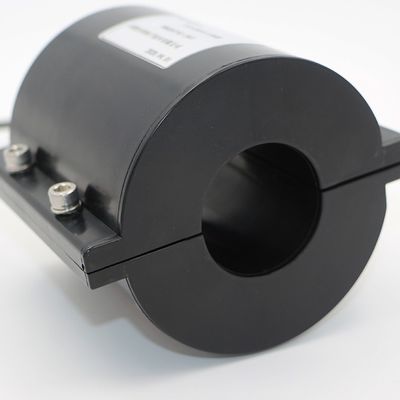

Split Core 5W Min Wound หม้อแปลงกระแสไฟ 20A Toroid Core Winding

หม้อแปลงไฟฟ้ากระแสสลับแบบแยกส่วน CT Power Supply หม้อแปลงพลังงาน

1. หลักการของแหล่งจ่ายไฟ CT

แหล่งจ่ายไฟ CT นั่นคือใช้ CT ที่ติดตั้งบนสายไฟเป็นอุปกรณ์รับพลังงานแหล่งจ่ายไฟแบ่งออกเป็นสองส่วน ส่วนหนึ่งคือ CT ที่ใช้เพื่อรับไฟฟ้า และอีกส่วนหนึ่งคือการแปลงพลังงานไฟฟ้าที่ได้รับจาก CT ให้เป็นแรงดัน DC ที่ต้องการและโมดูลแหล่งจ่ายไฟปัจจุบัน

ช่วงสมัคร:

แหล่งจ่ายไฟ CT ส่วนใหญ่จะใช้กับสายไฟ ซึ่งสามารถแก้ปัญหาที่อุปกรณ์ไม่สามารถรับแหล่งจ่ายไฟอื่นได้

3. คุณสมบัติทางเทคนิค

1) เนื่องจาก CT ถูกติดตั้งบนสายไฟ ฉนวนจึงค่อนข้างสูง

2) การติดตั้งไฟ CT สะดวกกว่าและราคาต่ำ

3) เหมาะสำหรับแหล่งจ่ายไฟของอุปกรณ์ที่ใช้พลังงานต่ำ

อุปกรณ์รับพลังงาน CT เป็นอุปกรณ์รับพลังงานเหนี่ยวนำรูปแบบใหม่ที่ใช้พลังงานแม่เหล็กไฟฟ้าที่ถูกเหนี่ยวนำรอบสายส่งไฟฟ้าแรงสูงเพื่อให้ได้พลังงานไฟฟ้าอุปกรณ์นี้ใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้า ใช้หม้อแปลงกระแสเพื่อเหนี่ยวนำแรงดันไฟฟ้ากระแสสลับจากบัสไฟฟ้าแรงสูงโดยตรง จากนั้นผ่านการแก้ไข กรอง และปรับแรงดันไฟฟ้าให้คงที่เพื่อให้ได้แรงดันไฟตรงที่เสถียรและเชื่อถือได้เพื่อให้มีแหล่งจ่ายไฟที่เสถียรสำหรับ ติดตั้งอุปกรณ์ไฟฟ้าใกล้เคียงสามารถตรวจสอบแหล่งจ่ายไฟของอุปกรณ์โหลดได้ในระยะยาวเหมาะสำหรับเป็นอุปกรณ์จ่ายไฟสำหรับการตรวจจับ การตรวจสอบ การตรวจสอบ การป้องกันการโจรกรรม และอุปกรณ์ไฟฟ้าอื่นๆ บนสายส่งไฟฟ้าแรงสูง

ลักษณะเฉพาะ:

1. เลือกแหล่งจ่ายไฟเหนี่ยวนำและส่วนประกอบการจัดเก็บพลังงานอย่างเหมาะสมตามมูลค่าการทำงานทั่วไปของกระแสลวด เส้นโค้งกำลัง และพลังงานไฟฟ้า

2. เนื่องจากวงจรแม่เหล็ก จะมีเสียงติ๊กเล็กน้อยเมื่อหม้อแปลงพลังงานทำงาน ซึ่งเป็นปรากฏการณ์ปกติ

3. หลักการของโมดูลแหล่งจ่ายไฟเหนี่ยวนำแตกต่างอย่างสิ้นเชิงจากแหล่งจ่ายไฟทั่วไป และต้องไม่เชื่อมต่อกับอินเทอร์เฟซด้านพลังงานอื่นๆ

พารามิเตอร์:

ไดอะแกรม
