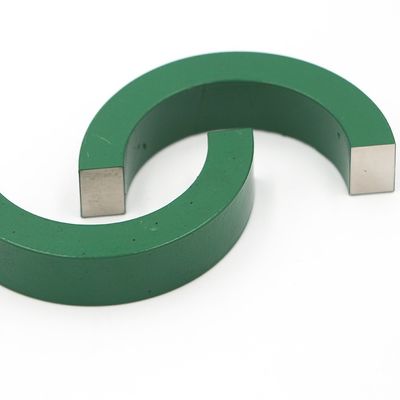

หม้อแปลงแกนแม่เหล็กการซึมผ่านสูง 10 มม. หม้อแปลงกระแส Toroidal

แกน Permalloy การซึมผ่านสูงสำหรับหม้อแปลงกระแส

Permalloy หมายถึงโลหะผสมเหล็ก-นิกเกิลที่มีปริมาณนิกเกิลที่หลากหลาย ตั้งแต่ 35% ถึง 90%คุณลักษณะที่ใหญ่ที่สุดของ Permalloy คือการซึมผ่านของแม่เหล็กสูงในสนามแม่เหล็กที่อ่อนแอความเข้มของการเหนี่ยวนำแม่เหล็กอิ่มตัวโดยทั่วไปอยู่ระหว่าง 0.6-1.0TPermalloy ที่ง่ายที่สุดคือโลหะผสมที่ประกอบด้วยสององค์ประกอบ: เหล็กและนิกเกิลผ่านการรีดและการอบชุบด้วยความร้อนอย่างเหมาะสม พวกมันสามารถซึมผ่านของแม่เหล็กได้สูงในเวลาเดียวกัน พวกเขาสามารถจับคู่เนื้อหาของเหล็กและนิกเกิลได้อย่างสมเหตุสมผลเพื่อให้ได้รับการเหนี่ยวนำแม่เหล็กที่มีความอิ่มตัวค่อนข้างสูงอย่างไรก็ตาม เปอร์มัลลอยนี้มีความต้านทานต่ำและมีคุณสมบัติเชิงกลต่ำ ดังนั้นจึงมีการใช้งานจริงไม่มากนักโดยพื้นฐานแล้ว Permalloy เป็นโลหะผสมของเหล็ก-นิกเกิล (FeNi) ที่มีการบีบบังคับต่ำมาก ในขณะที่ความหนาแน่นของสนามแม่เหล็กของความอิ่มตัว Bs การซึมผ่าน และอุณหภูมิ Curie นั้นสูง ใกล้เคียงกับเหล็กบริสุทธิ์เพอร์มัลลอยหลายองค์ประกอบ การซึมผ่านสัมพัทธ์เริ่มต้นสามารถเข้าถึง 30,000 ถึง 80,000 แต่ความต้านทานต่ำ ประมาณ 10-7Ω-m มันสามารถแปรรูปเป็นชิ้นบางมาก ดังนั้นจึงสามารถใช้ได้ถึง (20-30) kHz ความถี่ในการทำงานแผ่นบาง Permalloy ที่มีความหนา 0.02 มม. มักใช้ในงานวิศวกรรมภายในประเทศ และยังมีแถบบางหนา 0.005 มม.อย่างไรก็ตาม เนื่องจากฉนวนของพื้นผิวของแถบบาง ๆ ในระหว่างกระบวนการไขลานของแกนแม่เหล็ก ปัจจัยการเติมจึงลดลงอย่างมาก ดังนั้นจึงไม่ค่อยได้ใช้ในงานวิศวกรรมเมื่อความถี่ในการใช้งานเกิน 30kHz เนื่องจากความต้านทานต่ำของเพอร์มัลลอย การสูญเสียจะเพิ่มขึ้นอย่างมาก

3.คุณสมบัติ
1). การบีบบังคับต่ำและการสูญเสียฮิสเทรีซิสแม่เหล็ก
2).ความต้านทานสูงและloweddy-currentloss;
3) การซึมผ่านของแม่เหล็กเริ่มต้นสูงและการซึมผ่านของแม่เหล็กสูงสุด
4).ความหนาแน่นฟลักซ์แม่เหล็กอิ่มตัวสูง;

พารามิเตอร์

พารามิเตอร์:
