รายละเอียดสินค้า:
|
| วัสดุ: | Mn、Zn、Ni | ตัวเหนี่ยวนำ: | 600uh นาที |
|---|---|---|---|
| ความต้านทานกระแสตรง: | 30mΩ MAX | อัตราส่วนการหมุน: | 13 |
| แรงดันไฟฟ้า: | 4000VAC | เงื่อนไขการทดสอบ: | 1KHZ 0.1V |
| แสงสูง: | ตัวเหนี่ยวนำโหมดทั่วไป 4000V AC,ตัวเหนี่ยวนำโหมดทั่วไป 1KHZ,ตัวเหนี่ยวนำโหมดทั่วไป 1KHZ |
||

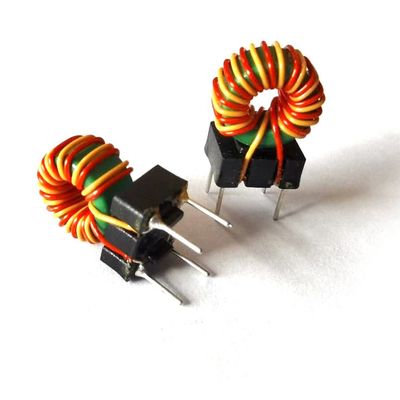

กรองตัวเหนี่ยวนำโหมดทั่วไปสำหรับปราบปรามสัญญาณรบกวน Emi ของอุปกรณ์อิเล็กทรอนิกส์
มันใช้แกนเฟอร์ไรต์ ลวดคู่ขนานกัน.สัญญาณรบกวนของโหมดดิฟเฟอเรนเชียลต่ำจะยับยั้งแหล่งสัญญาณรบกวนและทำให้สัญญาณความเร็วสูงเปลี่ยนรูปได้ยากมาตรการปราบปรามสัญญาณรบกวนที่ดี การลดสัญญาณรบกวนในโหมดทั่วไปในระดับสูง และการปราบปรามสัญญาณรบกวนในโหมดส่วนต่างต่ำ
การออกแบบตัวกรองโหมดทั่วไปนั้นค่อนข้างง่าย รวมถึงตัวเก็บประจุโหมดทั่วไป balun หรือตัวเหนี่ยวนำโหมดทั่วไปตัวเก็บประจุแบบโหมดทั่วไปบายพาสกระแสโหมดทั่วไปของสองสายอินพุตลงกราวด์การเหนี่ยวนำโหมดทั่วไปแสดงอิมพีแดนซ์ที่สมดุล กล่าวคือ อิมพีแดนซ์ในสายไฟและสายกราวด์เท่ากัน และอิมพีแดนซ์นี้แสดงลักษณะอิมพีแดนซ์สำหรับสัญญาณรบกวนโหมดทั่วไป
แอปพลิเคชั่น
| ไม่ | รายการ | หมุดทดสอบ | ค่าทดสอบ | สภาพ |
| 1 | ตัวเหนี่ยวนำ |
4-1/3-2
|
600uh นาที
|
1KHZ 0.1V
|
| 2 | แรงดันไฟฟ้า |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | ความต้านทานกระแสตรง |
4-1=3-2
|
30mΩ MAX
|
TH2511
|
แผนภาพ
