รายละเอียดสินค้า:
|
| วัสดุ: | เพอร์มัลลอย | โครงสร้างคอยล์: | แกน Toroidal |
|---|---|---|---|
| การใช้งาน: | CT | แอปพลิเคชัน: | หม้อแปลงกระแส |
| แสงสูง: | CT permalloy transformer core,20mm permalloy transformer core,20mm permalloy toroidal core |
||

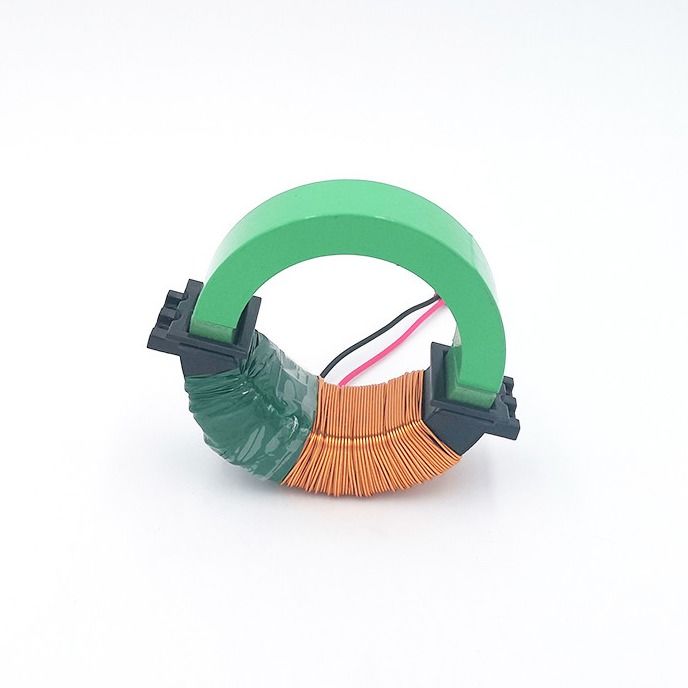

Permalloy Power Coil สำหรับหม้อแปลงกระแส
หลักการของหม้อแปลงกระแสจะขึ้นอยู่กับหลักการเหนี่ยวนำแม่เหล็กไฟฟ้าหม้อแปลงกระแสประกอบด้วยแกนปิดและขดลวดขดลวดปฐมภูมิมีไม่กี่รอบ ซึ่งจะร้อยเป็นเส้นตรงที่ต้องวัดกระแสจึงมักมีกระแสไหลผ่านตลอดสายขดลวดทุติยภูมิมีจำนวนรอบมาก ซึ่งเชื่อมต่อแบบอนุกรมกับเครื่องมือวัดและวงจรป้องกันเมื่อหม้อแปลงกระแสทำงาน ลูปด้านทุติยภูมิจะปิดเสมอ ดังนั้นอิมพีแดนซ์ของขดลวดอนุกรมของเครื่องมือวัดและวงจรป้องกันมีขนาดเล็กมาก และสถานะการทำงานของหม้อแปลงกระแสไฟใกล้จะลัดวงจรหม้อแปลงกระแสใช้ในการแปลงกระแสขนาดใหญ่ที่ด้านหลักเป็นกระแสขนาดเล็กที่ด้านทุติยภูมิ และด้านทุติยภูมิไม่สามารถเปิดได้
พารามิเตอร์
| ขนาด (มม.) | กระแสไฟเข้า (A) | กำลังขับ (mW) |
| 55*65*5 | 10 | 13mW นาที |
| 55*75*10 | 5 | 38mW นาที |
| 55*75*12 | 5 | 45mW นาที |
| 48*68*15 | 5 | 50mW นาที |
| 55*75*20 | 3 | 45mW นาที |
พารามิเตอร์:
| ขนาด | อินพุตปัจจุบัน | เปลี่ยนอัตราส่วน | ปริมาณงาน | แรงดันไฟฟ้า | กำลังขับ |
| 55*65*5มม. | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10มม. | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12มม. | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15มม. | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10มม. | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15มม. | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
